高强石墨金属复合垫片






    纯石墨板或高强石墨复合板材冲切而成,优异的耐腐蚀性,耐高低温,良好的压缩回弹性,较好的强度,是管、阀、泵、压力容器、换热器、冷凝器等的密封元件,还可切成复杂的垫片,如水位计垫片冲螺拴孔法兰等。

常用厚度:1.5mm,2.0mm,3.0mm,4.5mm.

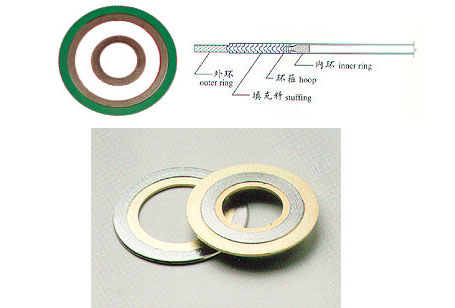

金属缠绕垫片








    金属缠绕式垫片由V形或W形金属带与非金属带相无重迭,连续缠绕而成,在始,末端用点焊方式将金属带固定。
    膨胀石墨具有耐高温、耐腐蚀、柔软性及回弹性好等优点,在缠绕垫片系列中,它的使用温度较高。最适宜在温度交变的场合使用。是管道、换热器、塔槽等法兰连接处的静密封元件,广泛使用在石油、化学、电力、造船、钢铁等部门。尤其在高温高压蒸汽 ,冷热温差交变时使用最为适合。最高使用温度:氧化性气体:450℃ 非氧化性气体:800℃最高使用压力: 420kgf/cm*cm



使用范围:

介质 适用温度℃ 适用压力
水类介质 350  Class1500
油类介质 350 Class 600
气体类介质 350 Class 400
垫片种类
1、缠绕式垫片分四种形式:基本型,用于榫槽式法兰的垫片、带内环,用于嵌入型
凹凸面法兰的垫片、带内环,用于光滑式平焊法兰的垫片、带内外环,用于光滑式对焊法
兰的垫片
2、通常使用的材料
A 钢带:304、1Cr18Ni9T(321)、316、316L 等
B 环材:低碳钢、oCr13、oCr18Ni9、304、316、316L等
C 非金属带:柔性石墨、特制石墨、聚四氟乙烯、石棉纸
齿型垫片






    齿形垫片是用金属平环,用特定加工方式在环平面上加工出成90度夹角波形。锯齿状的金属垫片。 根据使用部位和要求不同,齿形垫片可以做成带内外定位环和两面加贴柔性石墨或聚四氟乙烯薄片的组合型垫片。

一. 性能与特点
1、适用于高温、高压部位
2、耐腐蚀性强
3、密封作用稳定、可靠
二. 使用范围及参数
1、使用温度:~650℃
2、使用压力:6.4~25.0MPa
3、最小预紧比压: y=70MPa
4、垫片系数:m=4.25

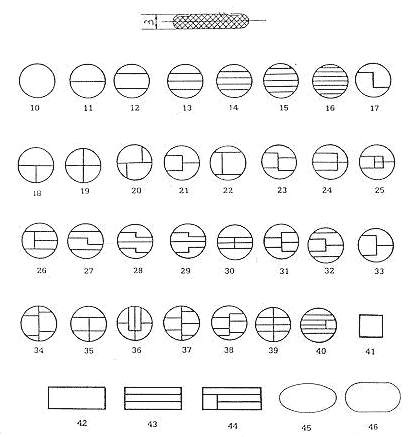

包覆垫片




规格
DN 15~5000mm
材质
L2,T2,08F,304,321,316,316L.钛村,特制石棉板,柔性石墨,聚四氟乙烯,陶瓷纤维等。
主要性能
它有金属与非金属的特性,其密封性能良好,特别是可制成各种复杂的形状,而大直径垫片不散架,不易损坏,最高温度可达到800℃,使用压力≤6.4Mpa,其泄漏率为1╳10-3cm3/S。如两面覆上柔性石黑,泄漏率可达到1╳10-5cm3/S。炼油厂焦化塔大盖垫可重复使用3-4次。
用途
主要用在压力容器、换热器、冷凝器及人孔等之密封,波纹包垫可用在各种管道法兰上。
标准
GB/T1560-1995,JB4706-92,JB/T4718-92,HG20630-97,ANSIB16.3,API,JPI等。
